Unified Modelling Language(UML)

Apa itu UML?

Unified Modelling Language (UML) adalah sebuah "bahasa" yg telah menjadi standar dalam industri untuk visualisasi, merancang dan mendokumentasikan sistem piranti lunak. UML menawarkan sebuah standar untuk merancang model sebuah sistem.

Dengan menggunakan UML kita dapat membuat model untuk semua jenis aplikasi piranti lunak, dimana aplikasi tersebut dapat berjalan pada piranti keras, sistem operasi dan jaringan apapun, serta ditulis dalam bahasa pemrograman apapun. Tetapi karena UML juga menggunakan class dan operation dalam konsep dasarnya, maka ia lebih cocok untuk penulisan piranti lunak dalam bahasa-bahasa berorientasi objek seperti C++, Java, C# atau VB.NET. Walaupun demikian, UML tetap dapat digunakan untuk modeling aplikasi prosedural dalam VB atau C.

Konsepsi Dasar UML
Dari berbagai penjelasan rumit yang terdapat di dokumen dan buku-buku UML. Sebenarnya konsepsi dasar UML bisa kita rangkumkan dalam gambar dibawah.

Abstraksi konsep dasar UML yang terdiri dari structural classification, dynamic behavior, dan model management, bisa kita pahami dengan mudah apabila kita melihat gambar diatas dari Diagrams. Main concepts bisa kita pandang sebagai term yang akan muncul pada saat kita membuat diagram. Dan view adalah kategori dari diagaram tersebut.

Lalu darimana kita mulai ? Untuk menguasai UML, sebenarnya cukup dua hal yang harus kita perhatikan:
1. Menguasai pembuatan diagram UML
2. Menguasai langkah-langkah dalam analisa dan pengembangan dengan UML

Tulisan ini pada intinya akan mengupas kedua hal tersebut.

Seperti juga tercantum pada gambar diatas UML mendefinisikan diagram-diagram sebagai berikut:

  •  use case diagram
  •  class diagram
  •  statechart diagram
  •  activity diagram
  •  sequence diagram
  •  robustness diagram
  •  collaboration diagram
  •  component diagram
  •  deployment diagram

Use Case Diagram

Use case diagram menggambarkan fungsionalitas yang diharapkan dari sebuah sistem. Yang ditekankan adalah “apa” yang diperbuat sistem, dan bukan “bagaimana”. Sebuah use case merepresentasikan sebuah interaksi antara aktor dengan sistem. Use case merupakan sebuah pekerjaan tertentu, misalnya login ke sistem, meng-create sebuah daftar belanja, dan sebagainya.
Seorang/sebuah aktor adalah sebuah entitas manusia atau mesin yang berinteraksi dengan sistem untuk melakukan pekerjaan-pekerjaan tertentu.

Use case diagram dapat sangat membantu bila kita sedang menyusun requirement sebuah sistem, mengkomunikasikan rancangan dengan klien, dan merancang test case untuk semua feature yang ada pada sistem.

Sebuah use case dapat meng-include fungsionalitas use case lain sebagai bagian dari proses dalam dirinya. Secara umum diasumsikan bahwa use case yang di-include akan dipanggil setiap kali use case yang meng-include dieksekusi secara normal.
Sebuah use case dapat di-include oleh lebih dari satu use case lain, sehingga duplikasi fungsionalitas dapat dihindari dengan cara menarik keluar fungsionalitas yang common.

Sebuah use case juga dapat meng-extend use case lain dengan behaviour-nya sendiri.
Sementara hubungan generalisasi antar use case menunjukkan bahwa use case yang satu merupakan spesialisasi dari yang lain.


Contoh use case diagram :













Activity Diagram

Activity diagrams menggambarkan berbagai alir aktivitas dalam sistem yang sedang dirancang, bagaimana masing-masing alir berawal, decision yang mungkin terjadi, dan bagaimana mereka berakhir. Activity diagram juga dapat menggambarkan proses paralel yang mungkin terjadi pada beberapa eksekusi.

Activity diagram merupakan state diagram khusus, di mana sebagian besar state adalah action dan sebagian besar transisi di-trigger oleh selesainya state sebelumnya (internal processing). Oleh karena itu activity diagram tidak menggambarkan behaviour internal sebuah sistem (dan interaksi antar subsistem) secara eksak, tetapi lebih menggambarkan proses-proses dan jalur-jalur aktivitas dari level atas secara umum.
Contoh activity diagram tanpa swimlane:















Sequence Diagram

Sequence diagram menggambarkan interaksi antar objek di dalam dan di sekitar sistem (termasuk pengguna, display, dan sebagainya) berupa message yang digambarkan terhadap waktu. Sequence diagram terdiri atar dimensi vertikal (waktu) dan dimensi horizontal (objek-objek yang terkait).

Sequence diagram biasa digunakan untuk menggambarkan skenario atau rangkaian langkah-langkah yang dilakukan sebagai respons dari sebuah event untuk menghasilkan output tertentu. Diawali dari apa yang men-trigger aktivitas tersebut, proses dan perubahan apa saja yang terjadi secara internal dan output apa yang dihasilkan.

Masing-masing objek, termasuk aktor, memiliki lifeline vertikal.
Message digambarkan sebagai garis berpanah dari satu objek ke objek lainnya. Pada fase desain berikutnya, message akan dipetakan menjadi operasi/metoda dari class.
Activation bar menunjukkan lamanya eksekusi sebuah proses, biasanya diawali dengan diterimanya sebuah message
Contoh sequence diagram :











Robustness Diagram


Diagram Robustness juga disebut " Ideal Object Models “. Diagram ketahanan dimaksudkan untuk menjembatani kesenjangan antara kasus penggunaan dan diagram kelas dan memastikan bahwa anda telah membahas semua basis, sehingga mereka tampak seperti hal yang tepat untuk menempatkan di sini.

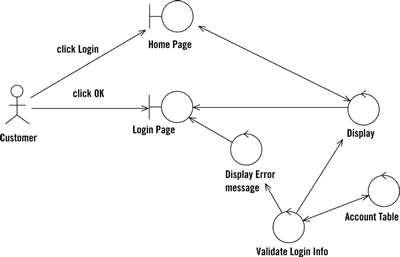

contoh robustness diagram:
Perbedaan :
PERBEDAAN ANTARA USE CASE, ACTIVITY DIAGRAM,SEQUENCE DIAGRAM DAN ROBUSTNESS DIAGRAM :
- USE CASE : Deskripsi fungsi yang disediakan oleh sistem dalam
bentuk teks sebagai dokumentasi dari use case symbol.
- ACTIVITY DIAGRAM : Menggambarkan proses bisnis dan urutan aktivitas dalam
sebuah proses
- SEQUENCE DIAGRAM : Berguna untuk menunjukan rangkaian pesan yang dikirim
antar object dan interaksi antar object.
-ROBUSTNESS DIAGRAM : Dimaksudkan untuk menjembatani kesenjangan antara kasus penggunaan dan diagram kelas dan memastikan bahwa Anda telah membahas semua basis, sehingga mereka tampak seperti hal yang tepat untuk menempatkan di sini.
